Takahashi FSQ-80FC OTA

Takahashi FSQ-80FC: Ein kompakter Flat-Field-Apochromat für höchste astrofotografische Ansprüche

Die renommierte FSQ-Serie aus dem Hause Takahashi gilt unter ambitionierten Amateurastronomen und professionellen Astrofotografen seit jeher als Referenzklasse, wenn es um Flat-Field-Refraktoren geht. Mit dem FSQ-80FC präsentiert Takahashi nun eine konsequente und durchdachte Weiterentwicklung: Ein neu berechneter, fünflinsiger Double-Fluorit-Apochromat, der die bewährte optische Leistung seiner Vorgänger mit einer modernisierten mechanischen Schnittstelle vereint. Diese Neukonstruktion wurde auf die kleine Pixelraster und die großen Bildformate aktueller, gekühlter CMOS-Kameras abgestimmt, um das ganze Potential moderner Sensoren auszuschöpfen, ist aber gleichermaßen auch für den visuellen Beobachter eine Augenweide. Auch das unterschiedet ihn von günstigeren Astrographen, die visuell keine gute Leistung bieten.

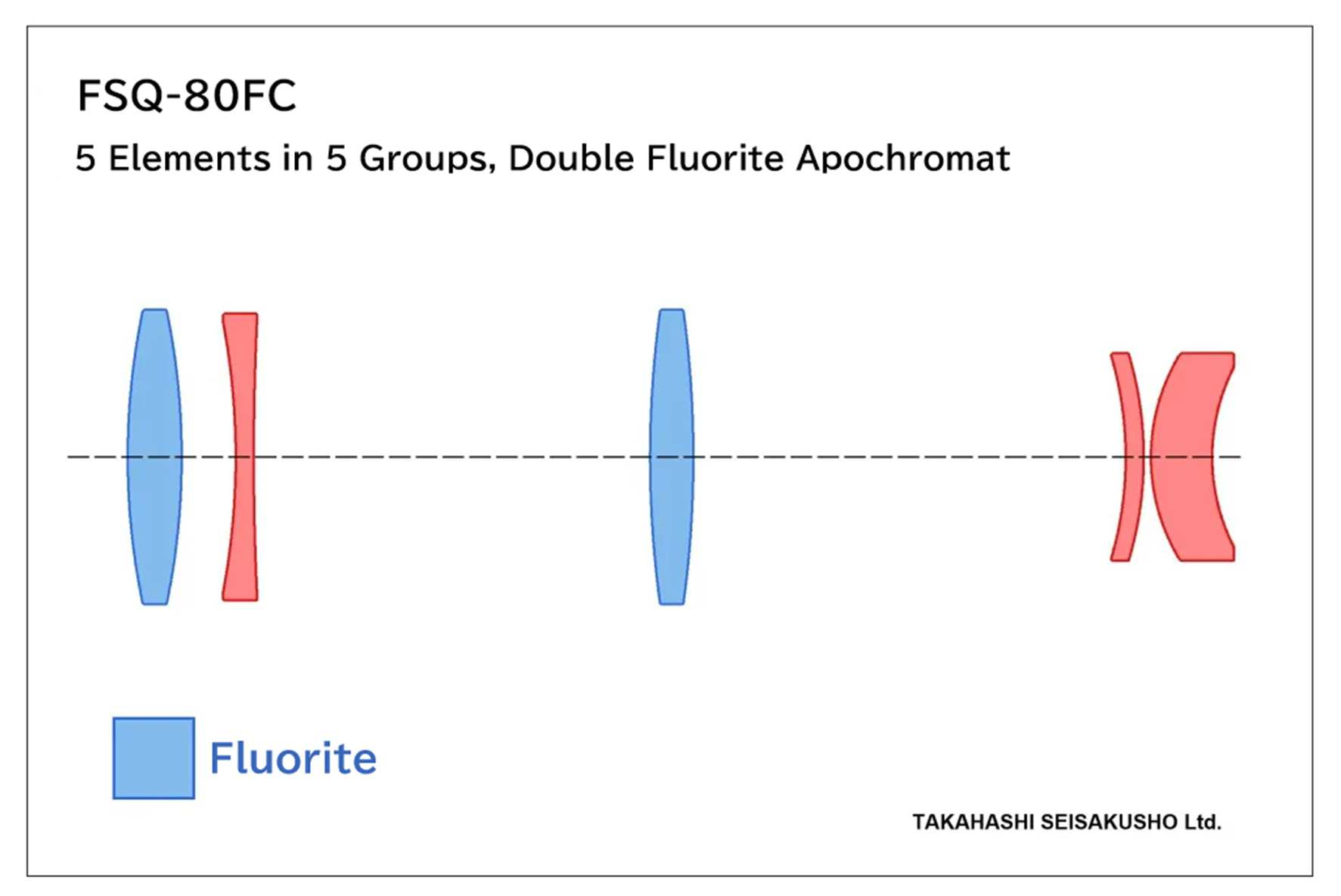

Optisches Design: Fünf Linsen in fünf Gruppen mit doppeltem Fluorit-Element

Das Herzstück des FSQ-80FC bildet ein ausgeklügeltes Objektivdesign, das aus fünf freistehenden Linsen in fünf Gruppen besteht. Um die chromatische Aberration über das gesamte sichtbare Spektrum hinweg verlässlich zu eliminieren, integriert Takahashi in der vorderen Triplet-Gruppe gleich zwei hochwertige Fluorit-Elemente. Die nachgelagerte Doublet-Gruppe fungiert in diesem System als integrierte, optische Bildfeldebnung. Diese anspruchsvolle Konstruktion verbindet die überragende visuelle Schärfe der TOA-Serie auf der optischen Achse mit dem bemerkenswert weiten und absolut ebenen Bildfeld, für das die FSQ-Baureihe (Flat-field Supreme Quintuplet) weltweit geschätzt wird. Die präzise gefertigte Linsenfassung sorgt dabei für eine dauerhaft zentrierstabile und sichere Lagerung der empfindlichen Optik, selbst bei wechselnden thermischen Bedingungen.

Scharfe Sternabbildung und Ausleuchtung für die moderne Astrofotografie

Für den Fotografen, der Wert auf eine punktförmige Abbildung bis in die Bildecken legt, liefert der FSQ-80FC im Primärfokus einen nutzbaren Bildkreis von 50 Millimetern. Die geometrische Abbildungsleistung ist dabei hervorragend: Der RMS-Spot-Durchmesser, gemittelt über ein Wellenlängenspektrum von 436 bis 656 Nanometern, beträgt im optischen Zentrum lediglich 0,8 µm. Am Rand eines Vollformatsensors wächst dieser Wert auf moderate 2,2 µm an und erreicht selbst am äußersten Rand des 50-mm-Bildkreises lediglich 3,0 µm. Kombiniert wird diese Schärfe von einer bemerkenswert gleichmäßigen Feldausleuchtung, die am Rand des APS-C-Formats 99 %, beim Vollformat 97 % und am Rande des spezifizierten Bildkreises noch 93 % beträgt. Lichtschwache Nebelstrukturen bewahren so auch in den Randbereichen großformatiger Sensoren ihren vollen Kontrast und bedürfen weniger aggressiver Flatfield-Korrekturen.

Höchster Kontrast und Farbreinheit in der visuellen Beobachtung

Obwohl die fotografische Anwendung bei diesem Instrument klar im Fokus der Entwicklung stand, offenbart der FSQ-80FC auch bei der visuellen Erkundung des Nachthimmels seine herausragende Qualität. Trotz des relativ schnellen Öffnungsverhältnisses von f/5,6 erzielt die Optik auf der Achse einen theoretischen Strehl-Wert von 99,7 % – ein Messwert, der selbst die rein visuellen Spezialisten der TOA-Serie leicht übertrifft. Die extrem hohe Korrektur sphärischer und chromatischer Aberrationen führt zu einer Abbildung, die visuell als vollkommen fehlerfrei wahrgenommen wird. Feine planetare Details, Wolkenbänder und kontrastreiche Mondlandschaften lassen sich ohne störende Farbsäume bei hohen Vergrößerungen studieren, während das weite, geebnete Feld auch langbrennweitige 2-Zoll-Okulare über das gesamte Gesichtsfeld hinweg perfekt bedient.

Präzise Mechanik und durchdachte Adapter-Schnittstellen

Ein anspruchsvolles optisches System verlangt nach einer ebenso hochwertigen mechanischen Basis, die auch schwere Kameratechnik über lange Belichtungsreihen hinweg verwindungsfrei trägt. Der Okularauszug des FSQ-80FC ist mit der bewährten Takahashi MEF-Mikrofokussierung ausgestattet, die mit ihrer 1:8-Untersetzung eine feinfühlige und exakte Scharfstellung garantiert. Für die visuelle Nutzung stellt der Auszug einen großzügigen Backfokus von 159 Millimetern ab dem Tubusende zur Verfügung, was den Einsatz hochwertiger 2-Zoll-Zenitspiegel problemlos zulässt.

Fotografisch wurde das Anschlusssystem im Vergleich zu älteren Modellen grundlegend überarbeitet und auf den aktuellen Stand der Technik gebracht: Nach Entfernen des visuellen M48-Adapters steht dem Anwender ein genormtes M48x0,75-Gewinde mit exakt 55 Millimetern Backfokus zur Verfügung. An diese Schnittstelle lassen sich die meisten gängigen CMOS-Kamerasysteme ohne komplexe Zwischenring-Konstruktionen direkt adaptieren. Ein integriertes Innengewinde im Adapter erlaubt zudem die unkomplizierte Aufnahme von 2-Zoll-Filtern.

Technische Spezifikationen des Takahashi FSQ-80FC

Optionales Systemzubehör für individuelle Setups

Das durchdachte, modulare Konzept von Takahashi zeigt sich auch beim FSQ-80FC in der breiten Palette an präzise gefertigten Adaptionen, die eine nahtlose Integration in Ihr bestehendes Equipment gewährleisten. Wir bei Intercon Spacetec beraten Sie gerne bei der Zusammenstellung Ihres idealen fotografischen oder visuellen Setups.

• M72-M54 CMOS Adapter (TKA00201): Dieser dedizierte Kamera-Adapter transformiert den auszugseitigen M72x1.0-Anschluss in ein kameraseitiges M54x0,75-Außengewinde. Der Backfokus ist präzise auf 55 Millimeter ab der Gewindebasis berechnet. (Lichtweg: 5,7 mm, Gewicht: ca. 46 g)
• M72-WR Adapter (TKA00202): Ausgestattet mit einem kameraseitigen M54x0,75-Innengewinde bietet dieser Adapter einen Backfokus von 56,2 Millimetern und schafft so die exakte Arbeitsabstand-Basis für die originalen Wide T-Mount DX-WR Adapterringe von Takahashi. (Lichtweg: 4,5 mm, Gewicht: ca. 32 g)
• Wide T-Mount DX-WR Adapter: Die hochpräzisen Anschlussringe für klassische Spiegelreflexkameras, lückenlos verfügbar für die Bajonettsysteme Canon EF (TKA01251) und Nikon-F (TKA01255).
• KB Spacer 45B (TKB11425): Diese 17,5 Millimeter starken Aluminium-Abstandshalter werden passgenau zwischen den kompatiblen Tubusschellen (95WB und 80WB) und der Prismenschiene montiert. Sie sorgen für den nötigen Freiraum unter dem Tubus, was besonders bei der Nutzung von motorisierten Autofokus-Einheiten an der Mikrountersetzung zwingend erforderlich sein kann. (Gewicht: ca. 30 g je Set)

Das Takahashi Systemdiagramm (Photo/Visual System Chart)

Das beiliegende Systemdiagramm veranschaulicht die enorme konzeptionelle Flexibilität des FSQ-80FC und dokumentiert die präzisen Anschlussreihenfolgen für unterschiedlichste visuelle und fotografische Konfigurationen. Zu den zentralen, teils optionalen Bauteilen gehören unter anderem:

• #6M: Camera Angle Adjuster CAA-M (TKA23200N) – die unverzichtbare Rotationsmechanik für eine einfache und reproduzierbare Bildfelddrehung.
• #10: Coupling DT (FSQ-85ED) (TKP37001) für die grundlegende Tubusadaption.
• #12: M48 Visual Adapter (KP00005) für den unkomplizierten Wechsel auf visuelle Komponenten.
• #30A: M72-M48 CMOS Adapter (TKP00200) zur direkten Einbindung von Kameras mit M48-Anschluss.
• #93 / #94: Die exemplarischen Kamerapositionen für CMOS-Sensoren (jeweils mit M48- oder M54-Innengewinde, P=0.75, bei einem Standard-Backfokus von 55 mm).
