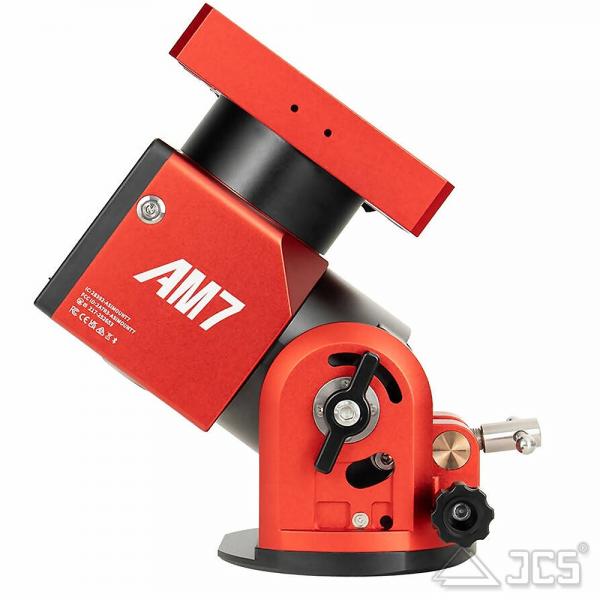

ZWO AM7 Harmonic Equatorial GoTo Montierung

ZWO AM7 Harmonic Drive Montierung – Maximale Tragkraft und Präzision

Entdecken Sie mit der ZWO AM7 die leistungsstärkste Harmonic Drive Montierung von ZWO, die speziell für anspruchsvolle Astrofotografen und schwere Ausrüstungen entwickelt wurde. Als Ihr kompetenter Partner bei Intercon Spacetec präsentieren wir Ihnen eine Montierung, die außergewöhnliche Tragkraft mit höchster Nachführgenauigkeit kombiniert – ideal für Teleskope mit langen Brennweiten und professionelle Setups.

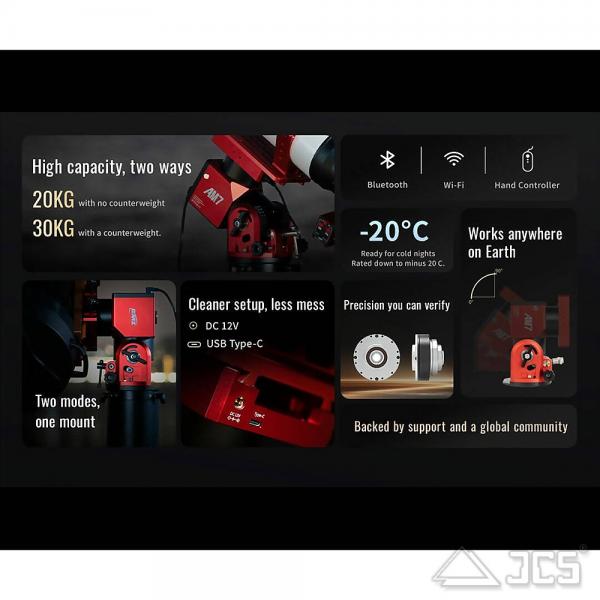

Warum die ZWO AM7 Harmonic Drive Montierung wählen?

1. Zwei Wege zu höchster Tragkraft: Trägt bis zu 20 kg ohne Gegengewicht und beeindruckende 30 kg mit Gegengewicht.
2. Nachweisbare Präzision: Der periodische Fehler (PE) ist streng auf ±10 Bogensekunden begrenzt. Jede Montierung wird mit einem individuellen, gemessenen PE-Testbericht ausgeliefert.

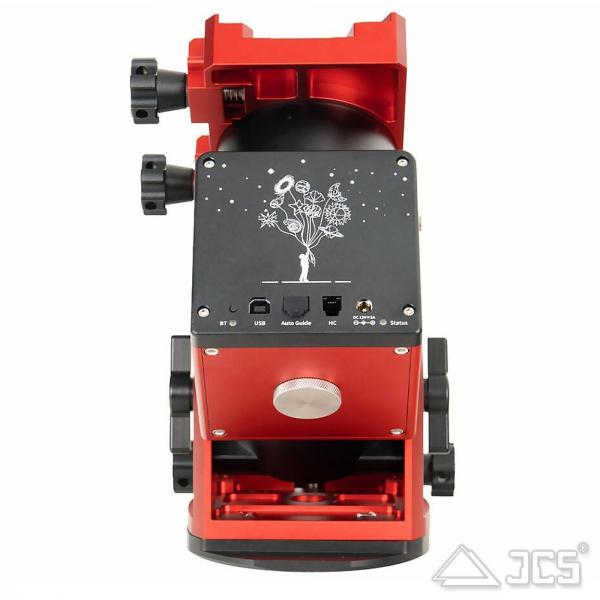

3. Sauberes Setup, weniger Kabelchaos: Integrierte USB-C- und DC-Stromanschlüsse direkt an der Prismenklemme sorgen für ein aufgeräumtes Kabelmanagement.
4. Ein System, zwei Modi: Parallaktischer Modus (EQ) für präzises Tracking und Astrofotografie sowie azimutaler Modus (Alt-Az) für die visuelle Beobachtung.
5. Weltweit einsetzbar: Ein Polhöhen-Einstellbereich von 0 bis 90 Grad ermöglicht den Einsatz auf jedem Breitengrad, vom Äquator bis zu den Polen.
6. Flexible Steuerung: Steuern Sie die Montierung ganz nach Ihren Vorlieben über Bluetooth, WLAN (Wi-Fi) oder die mitgelieferte smarte Handsteuerung.
7. Bereit für eiskalte Nächte: Zuverlässiger Betrieb auch bei extremen Bedingungen bis zu -20 °C.
8. Zuverlässiges Kontrollsystem: Das von ZWO intern entwickelte Steuerungssystem garantiert einen stabilen und reibungslosen Betrieb.
9. Ultraportables Design: Trotz ihrer enormen Tragkraft wiegt der Montierungskopf lediglich ca. 6,75 kg.
10. Starke Community & Support: ZWO-Montierungen werden weltweit von Astrofotografen geschätzt. Profitieren Sie von einer riesigen Benutzergemeinschaft und dem erstklassigen Support-Netzwerk.

AM7: Mehr Tragkraft, höhere Präzision

Die AM7 ist das Flaggschiff unter den Harmonic Drive Teleskopmontierungen von ZWO. Sie wurde speziell für schwerere Imaging-Rigs konzipiert, bei denen höchste Nachführgenauigkeit – insbesondere bei langen Brennweiten – von entscheidender Bedeutung ist.

• Tragfähigkeit für die Zukunft: Mit 20 kg Kapazität (ohne Gegengewichte) und bis zu 30 kg (mit installierten Gegengewichten) bietet die AM7 genügend Reserven für Ihr aktuelles Setup und zukünftige Upgrades.
• Tracking und GoTo: Das Ziel ist einfach: Solides Tracking und zuverlässiges GoTo unter realer Nutzlast. Verbringen Sie weniger Zeit mit technischen Einschränkungen und mehr Zeit mit der Erkundung und Fotografie des Nachthimmels.
• Eine Investition auf Dauer: Die AM7 meistert sowohl kleine, mobile Setups als auch schwere Observatoriums-Teleskope. Sie wächst mit Ihren Anforderungen. *Gewichtsangaben wurden manuell gemessen und können leicht variieren.

Professionelle Präzision durch maßgeschneiderten Harmonic Drive

Basierend auf jahrelanger ZWO-Entwicklung und perfekt abgestimmt auf die Astrofotografie, sorgt das maßgeschneiderte Harmonic Drive Getriebe der AM7 für eine sanfte, extrem stabile Nachführung mit hohem Drehmoment. Das System bietet ein Untersetzungsverhältnis von 300:1.

Jede AM7 wird vor der Auslieferung strengen Tests unterzogen. Sie erhalten einen einzigartigen Bericht über die Kurve des periodischen Fehlers, der die gemessene Nachführleistung genau Ihres Geräts dokumentiert. Der periodische Fehler wird innerhalb von ±10 Bogensekunden gehalten – das entspricht der Dicke eines menschlichen Haares aus ca. 20 Metern Entfernung.

Saubere Verkabelung. Schneller Aufbau.

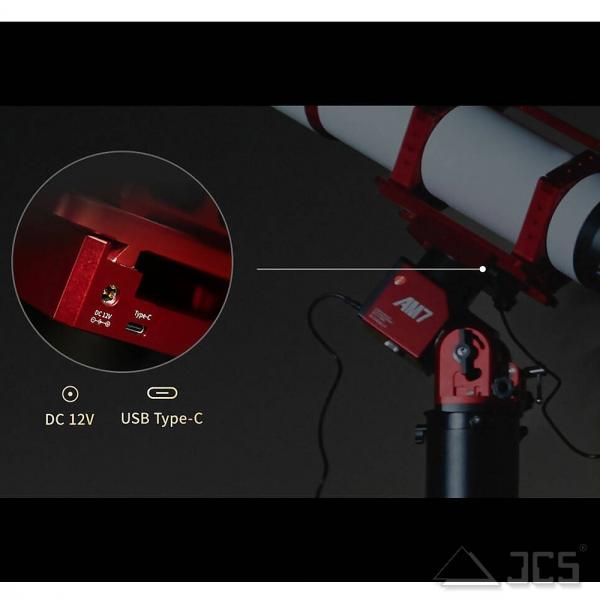

Viele Teleskop-Setups enden in einem Gewirr aus Kabeln und Adaptern. Die AM7 sorgt für Ordnung: Mit einem Gewicht von nur 6,75 kg ist sie leicht zu transportieren und blitzschnell aufgebaut. Die integrierte Prismenklemme verfügt über einen USB-C-Anschluss sowie DC-Stromausgänge. Führen Sie Strom und Daten elegant durch die Montierung, anstatt sie außen herum zu wickeln. Das Ergebnis: Ein aufgeräumtes System, das in der Dunkelheit sicher funktioniert.

Für eventuelle Justagen verfügt die AM7 über einen magnetischen Inbusschlüssel, der direkt am Gehäuse der Montierung befestigt ist – immer griffbereit und sicher verstaut.

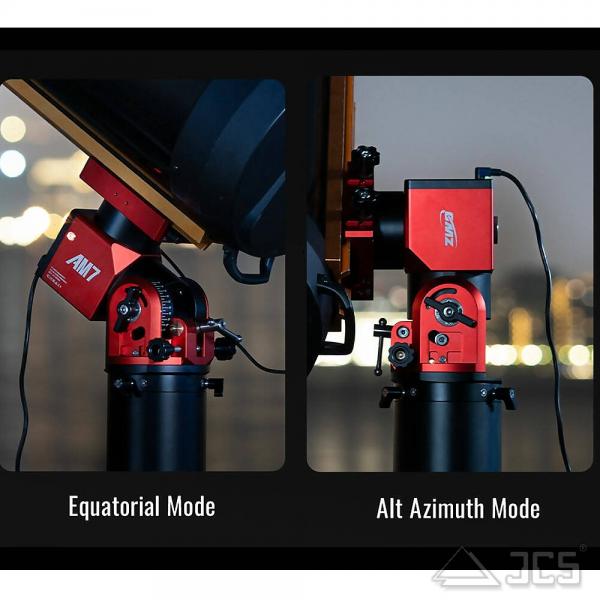

Dualer Betriebsmodus: Parallaktisch und Azimutal

Nutzen Sie dieselbe Montierung für entspannte visuelle Beobachtungen oder anspruchsvolle Deep-Sky-Fotografie. Der Wechsel des Modus erfolgt durch eine einfache mechanische Anpassung der Montierungsposition und die anschließende Auswahl in der Handsteuerung.

• Parallaktischer Modus (EQ): Rote Statusanzeige. Ideal für präzises Sky-Tracking und lange Belichtungszeiten.
• Azimutaler Modus (Alt-Az): Grüne Statusanzeige. Perfekt für die visuelle Beobachtung mit schnellem Setup.

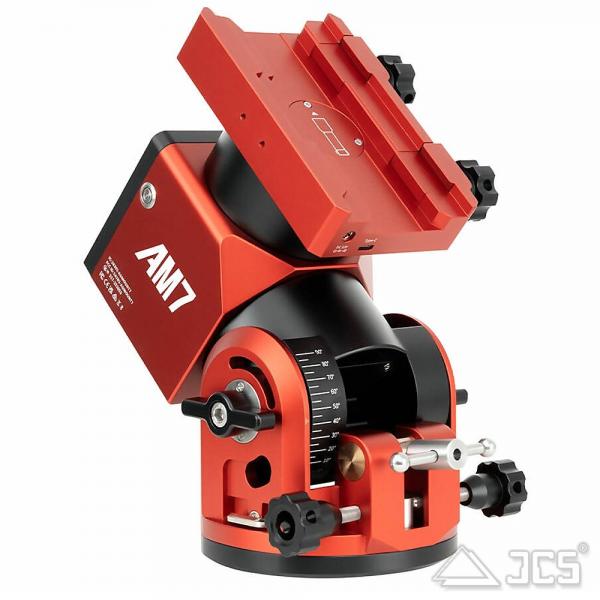

Zweistufige Polhöheneinstellung (0° bis 90°)

Die AM7 unterstützt einen vollständigen Einstellbereich von 0 bis 90 Grad. Das macht sie zur perfekten Wahl für Reisen oder den permanenten Aufbau – unabhängig davon, ob Sie am Äquator oder nahe den Polen beobachten.

• Stufe 1: 0 bis 60 Grad (über den Polhöheneinstellknopf).
• Stufe 2: 30 bis 90 Grad (durch Umstecken der Inbusschraube in die zweite Position).

Smarte Steuerung & Nahtlose Integration

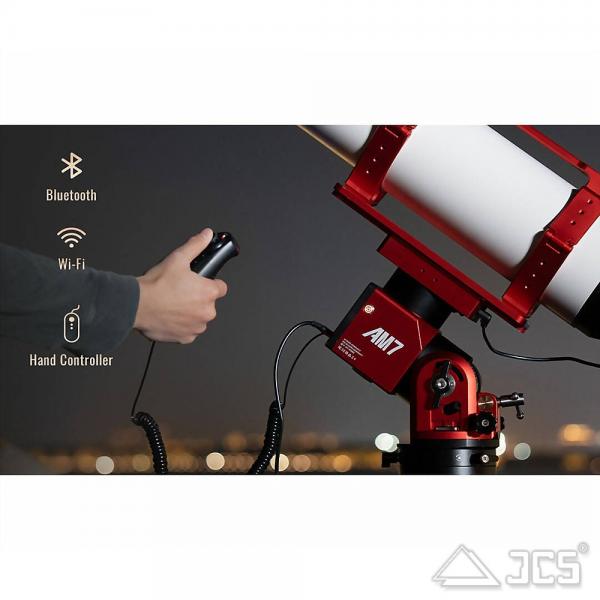

Die AM7 bietet Ihnen mit WLAN (Wi-Fi) und Bluetooth zwei einfache Möglichkeiten der Verbindung. Bluetooth ermöglicht besonders schnelle Einsätze im Feld: Verbinden Sie Ihr Smartphone direkt und steuern Sie die Montierung ohne Handbox oder Netzwerkwechsel. (Bluetooth kann durch 10-sekündiges Drücken der BT-Taste deaktiviert werden – diese Einstellung bleibt auch nach dem Ausschalten gespeichert).

Die smarte AM7 Handsteuerung & App

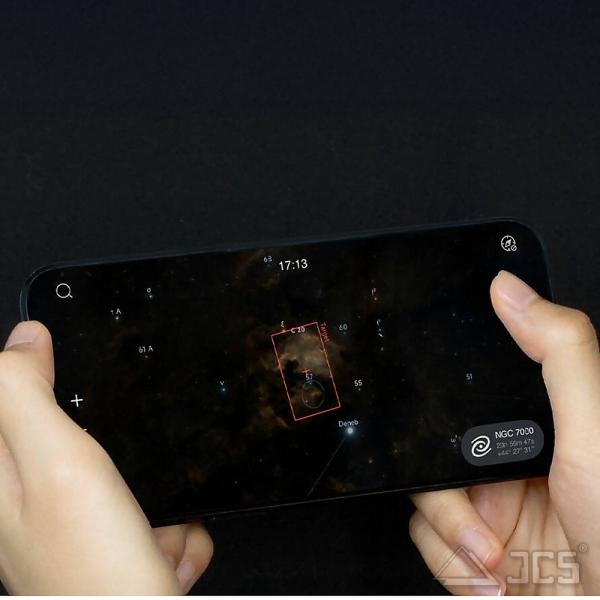

Die im Lieferumfang enthaltene Joystick-Handsteuerung ist komfortabel und intuitiv. Sie fungiert gleichzeitig als WLAN-Hotspot und Verbindungs-Hub. Über die Sky Atlas App (für iOS und Android) erhalten Sie eine interaktive Sternkarte, einfache Objektsuche ("Tonight's Best") und präzises GoTo.

Perfektes Zusammenspiel mit der ASIAIR

Dank Station-Mode lässt sich die AM7 kabellos oder kabelgebunden nahtlos in das ZWO ASIAIR-Ökosystem integrieren. Da Montierung und Steuerung aus demselben Haus stammen, gehören Kompatibilitätsprobleme der Vergangenheit an.

Berechnung der Traglast und Gegengewichte

Die maximale Traglast der AM7 ohne Gegengewicht beträgt 20 kg, was einem maximalen Ausgangsdrehmoment von 40 N·m entspricht. Es wird empfohlen, ein Gegengewicht von = 10 kg zu verwenden. Bei Verwendung eines 10-kg-Gegengewichts sollte der Hebelarm (Abstand) zwischen 20 cm und 30 cm liegen.

Für andere Gegengewichtsmassen (m in kg) kann die zulässige Einbauposition (Länge des Hebelarms L) wie folgt berechnet werden:

20 N·m ≤ m · g · L ≤ 30 N·m (wobei g ≈ 10 m/s² für vereinfachte Berechnungen)

Beispiel für ein 5 kg Gegengewicht:
L reicht von 20 N·m / (5 kg · 10 m/s²) = 0,4 m bis 30 N·m / (5 kg · 10 m/s²) = 0,6 m.

Technische Spezifikationen der ZWO AM7
