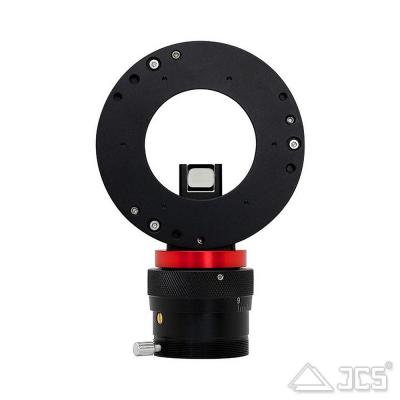

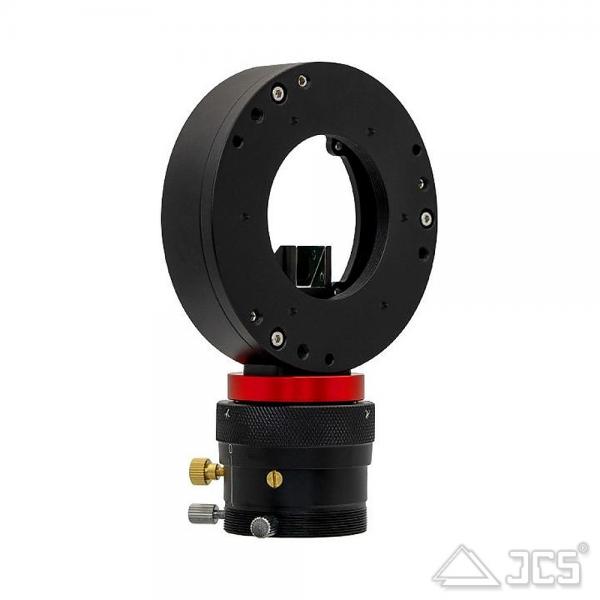

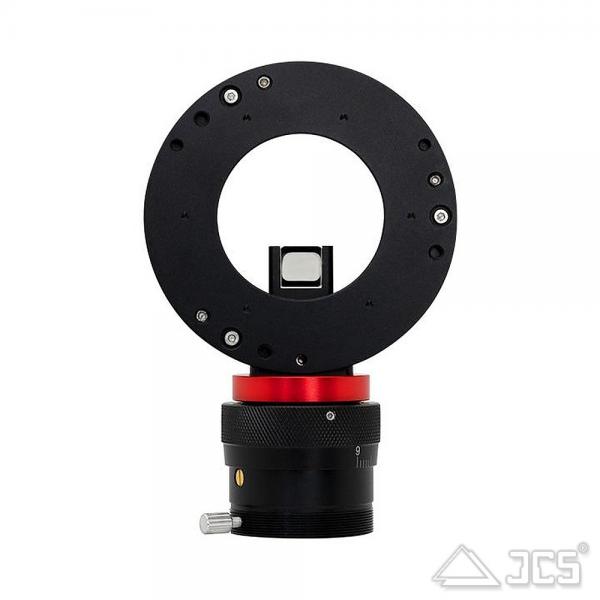

ZWO OAG-L – großer Off-Axis-Guider für lange Brennweiten und große Sensoren

Der ZWO OAG-L ist die neueste Variante des M68-Off-Axis-Guiders. Sein Prisma ist mit 12 × 12 mm größer, und die größere freie Öffnung liefert ein größeres Sichtfeld für das Guiding. Dadurch findest Du leichter einen geeigneten Leitstern. Der OAG-L eignet sich für die Astrofotografie mit langer Brennweite und ist einfach zu bedienen. ZWO empfiehlt, ihn mit APS-C- oder Vollformatkameras zu kombinieren, um die Vorteile voll auszuschöpfen.

Die wichtigsten Merkmale im Überblick

• Leicht und hochwertig verarbeitet, 17,5 mm Dicke

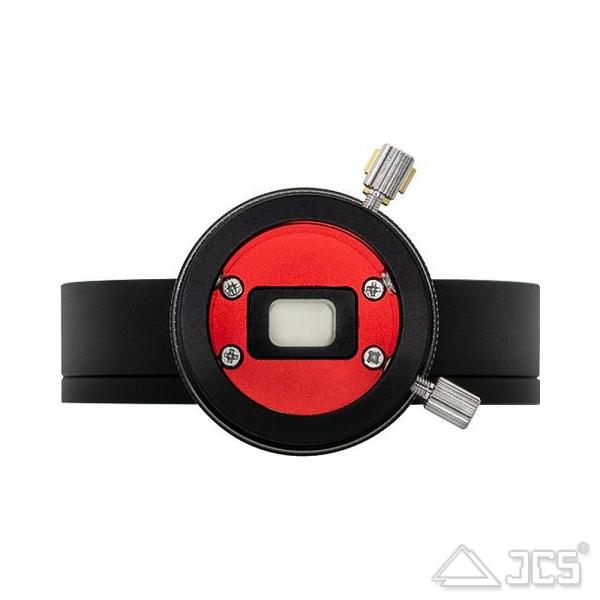

• Prismengröße: 12 × 12 mm
• Effektive lichtdurchlässige Öffnung: 11,7 × 8,3 mm
• Gleichzeitiger Anschluss von Hauptkamera und Nachführkamera, ein separates Leitfernrohr ist nicht nötig
• Wird mit angebrachtem M48-Neigeadapter (5 mm) geliefert

Hinweise zur Verwendung

• Nachführkamera: Zum Guiden kann der OAG-L nur mit ASI-Mini-Kameras wie ASI174MM Mini, ASI290MM Mini und ASI120MM Mini verwendet werden.
• Teleskop: Wegen der großen Prismengröße empfiehlt ZWO den OAG-L nicht für Teleskope mit einem freien Durchlass kleiner als M48.

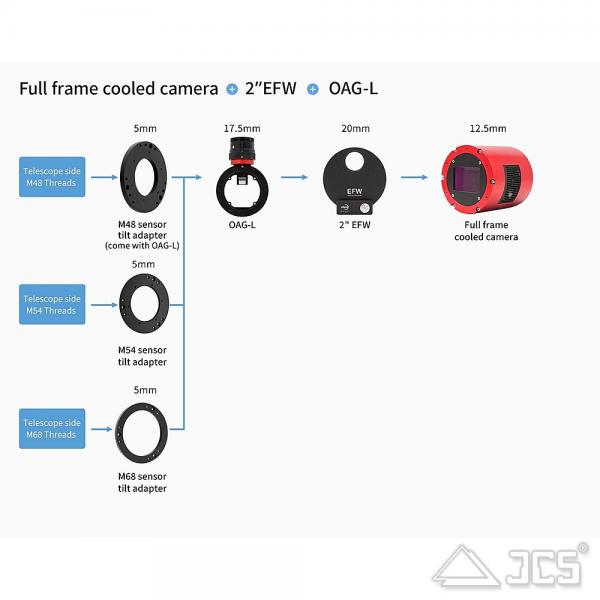

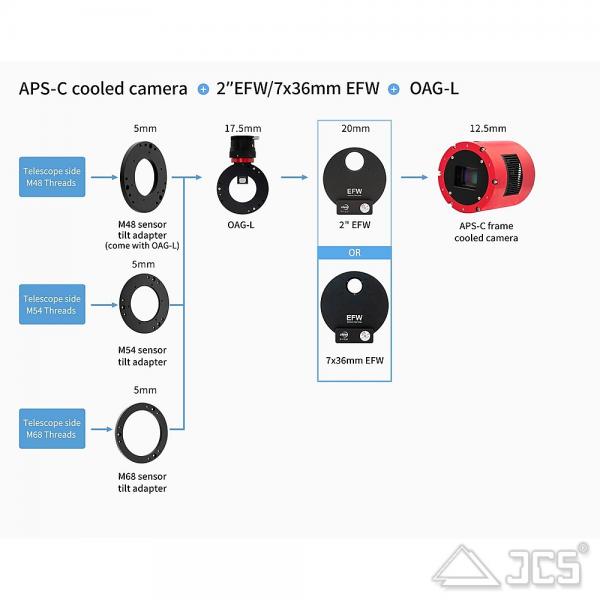

• Hauptkamera: Empfohlen ist die Kombination mit APS-C-Kameras (z. B. ASI2600) oder Vollformatkameras (ASI6200/ASI2400) und einem 2"-EFW oder dem 7x36-mm-EFW. Der große freie Durchlass unterstützt Vollformatkameras ohne Vignettierung.
• Betrieb ohne Filterrad: Hierfür brauchst Du den Adapter ZWO-D70-M54F, um den OAG-L an die Kamera anzuschließen und 55 mm Backfokus zu erreichen. Bei gekühlten Kameras mit kleinerem Sensor als APS-C kommt zusätzlich der ZWO-T2-Tilter-2 zum Einsatz.
• Unterschied zum M68-OAG: Der OAG-L unterscheidet sich vor allem durch die Prismengröße und die Gewinde. Das Innengewinde wurde entfernt, sodass Du die Schrauben direkt für den Anschluss an andere Geräte verwenden kannst.

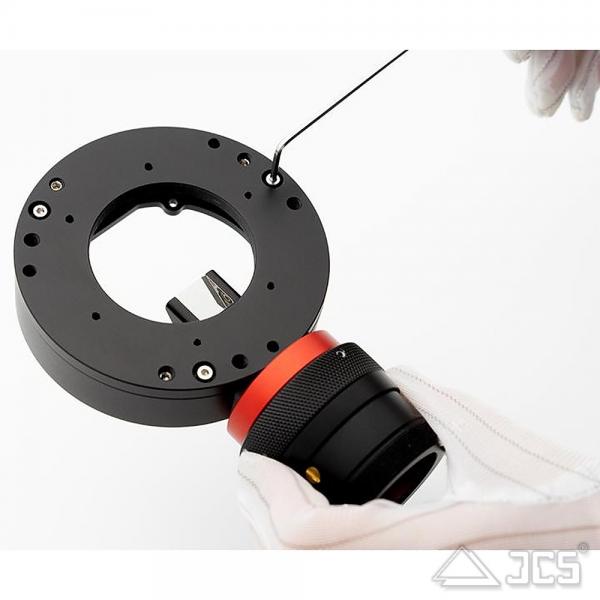

• Neigeadapter: Hat Dein Teleskop ein M48-Gewinde, kannst Du den mitgelieferten M48-Neigeadapter montiert lassen. Andernfalls entfernst Du ihn und verwendest einen Neigeadapter, der zum Gewinde Deines Teleskops passt.

Einstellung und Fokussierung der Nachführkamera

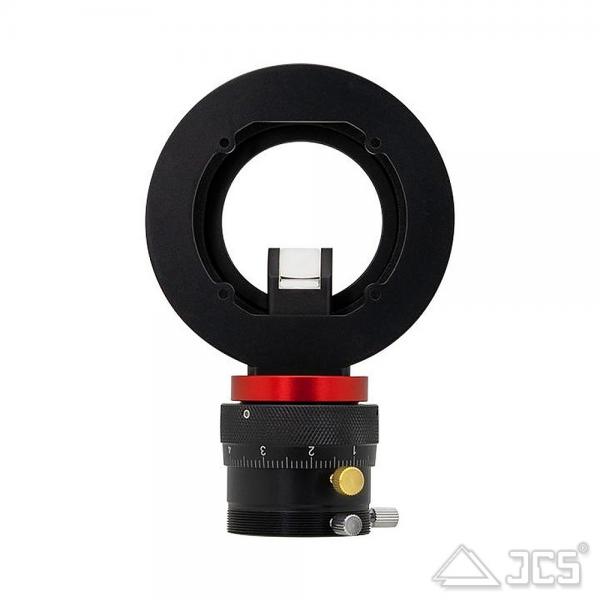

Achte beim Einbau in den Strahlengang darauf, dass das Prisma den Kamerasensor nicht abschattet. Mit der Führungsschraube stellst Du die Fokuslänge der Nachführkamera ein. Der Abstand vom Prisma zur Hauptkamera und zur Nachführkamera muss gleich groß sein. Diese Einstellung nimmst Du am besten tagsüber vor, denn bei Nacht ist sie deutlich schwieriger.

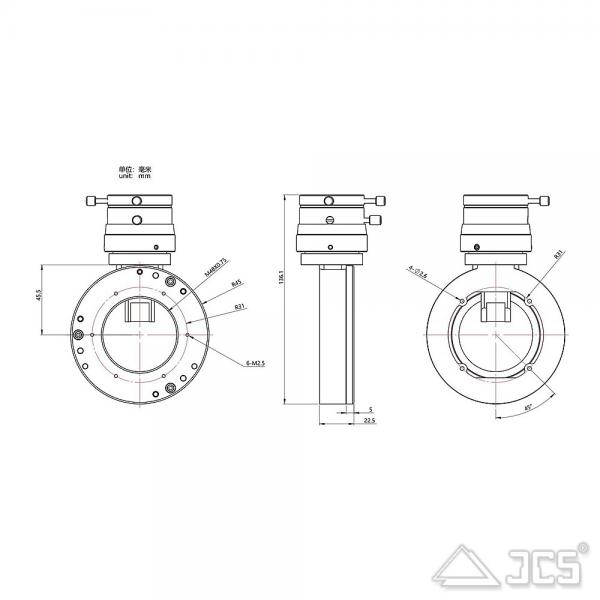

Technische Daten

Lieferumfang

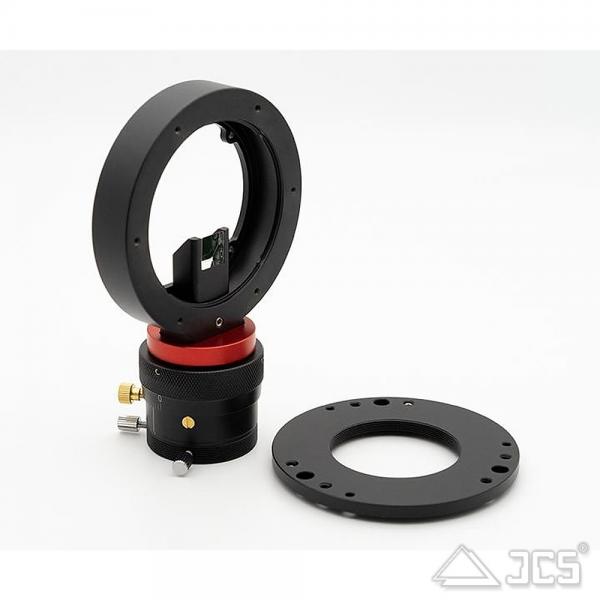

• ZWO OAG-L Off-Axis-Guider
• M48-Neigeadapter (bereits angebracht)
