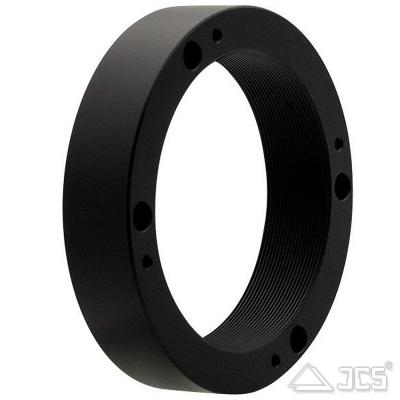

ZWO M54-Adapter für gekühlte ASI-Pro-Kameras

ZWO M54-Adapter (15 mm) für gekühlte ASI-Pro-Kameras – 55 mm Backfokus mit dem OAG-L

Der ZWO M54-Adapter wurde speziell für gekühlte ASI-Kameras entwickelt. Anstelle des 20 mm dicken ZWO-Filterrads (EFW) schließt Du damit die Kamera zusammen mit einem ZWO-Tilt-Adapter direkt an den OAG-L an und erreichst so die benötigten 55 mm Backfokus.

Die wichtigsten Merkmale im Überblick

• Solide Konstruktion, nichts verbiegt sich
• Wird mit Adapter für gefasste 2"-Filter geliefert
• Für Vollformat- und APS-C-Kameras: benötigt 5-mm-Tiltadapter und 17,5-mm-OAG-L, um 55 mm Auflagemaß zu erreichen
• Für Vollformat-, 1"- und kleinformatige Kameras: benötigt zusätzlich einen 11-mm-T2-Tilter

Kompakter Aufbau statt Filterrad

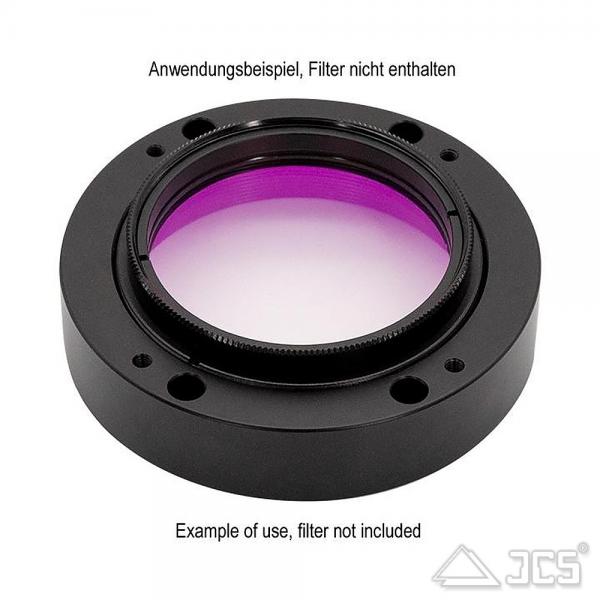

Der Adapter hat eine Dicke von 15 mm. Mit dem mitgelieferten Adapter M54M-M48F kannst Du einen ZWO-2"-Filter einsetzen. Auch gefasste 2"-Filter anderer Hersteller sind verwendbar, sofern sie die Anforderungen aus den technischen Daten erfüllen.

Lösungen für 55 mm Backfokus

• Vollformat oder APS-C: Teleskop – ZWO-Tilt-Adapter – ZWO OAG-L – dieser M54-Adapter – gekühlte ZWO-Kamera
• Four-Thirds-Format (4/3") oder kleiner: Teleskop – ZWO-Tilt-Adapter – ZWO OAG-L – dieser M54-Adapter – ZWO-T2-Tilter – gekühlte ZWO-Kamera

Montageanleitung

1. Optional: Schraube den Filter in den Adapter M54M-M48F.
2. Optional: Befestige diese Filtereinheit am M54-Adapter.
3. Befestige den M54-Adapter mit 4 Schrauben aus der Verpackung an der Kamera. Die passenden Löcher befinden sich in der Neigeplatte nahe den Ecken des AR-Schutzfensters.
4. Entferne die M48-Platte vom OAG-L.
5. Richte die Lochpositionen im OAG-L an den kleineren Löchern im Adapter aus und befestige den OAG-L mit den restlichen 4 Schrauben am M54-Adapter.
6. Bringe die M48-Platte wieder am OAG-L an. Fertig!

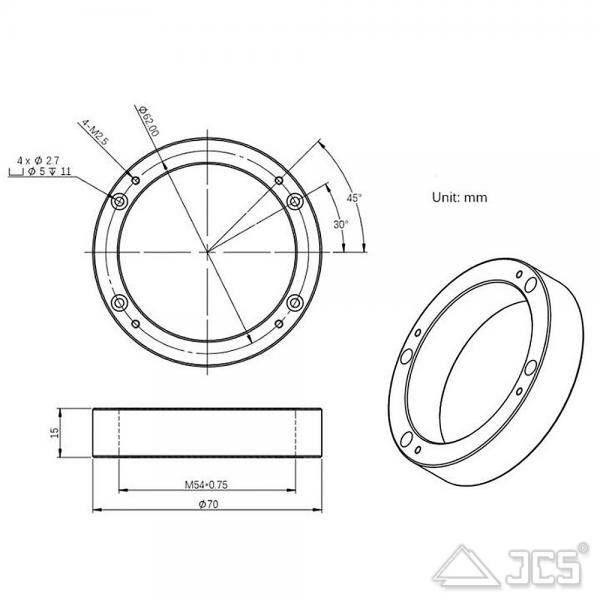

Technische Daten

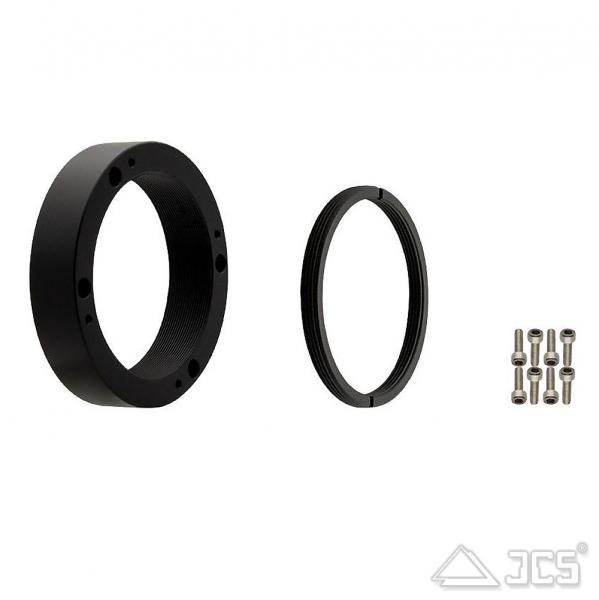

Lieferumfang

• M54-Adapter (15 mm)
• M54M-M48F-Adapter
• 8 × Schrauben 5-L8

Hinweis: 2"-Filter, 5-mm-Tiltadapter, OAG-L und T2-Tilter sind nicht im Lieferumfang enthalten.
