UFC S70a auf M54i Teleskop-Adapter

Paasend zum UFC-System (Filterschublade)

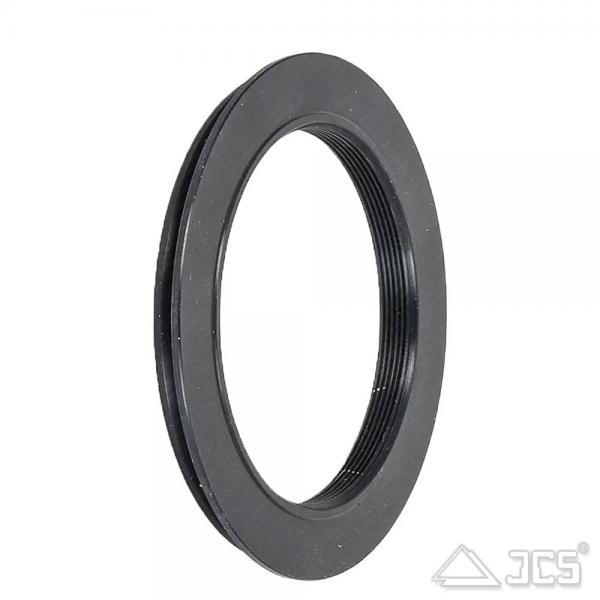

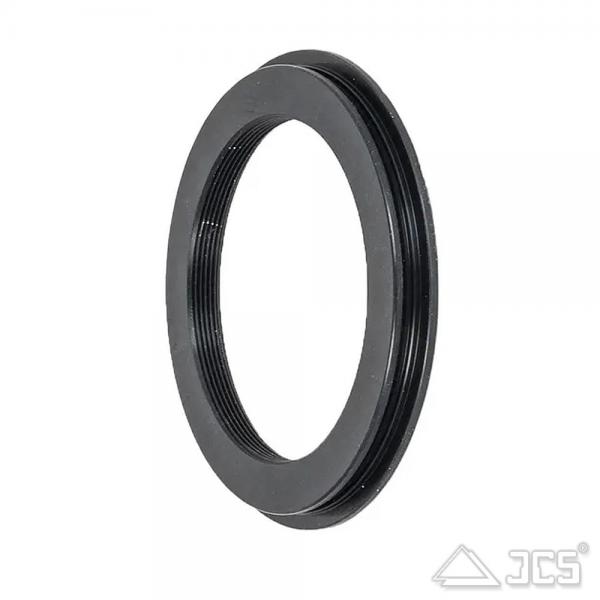

Baader UFC S70 / M54(i) Teleskop-Adapter – 1,5 mm Bauhöhe

Der Baader UFC S70 / M48(i) Adapter ist ein unverzichtbares Bauteil des Universal Filter Changer (UFC) Systems. Er ermöglicht den Anschluss der UFC-Filterbasis an Teleskope, Korrektoren oder Reducer, die über ein M54-Innengewinde verfügen. Durch seine extrem flache Bauweise ist dieser Adapter ideal für astrofotografische Setups, bei denen jeder Millimeter im optischen Weg zählt (Backfocus).

Dieser Adapter wird teleskopseitig vor die UFC-Basis (Filterkammer) montiert. Er verfügt auf der einen Seite über ein M54-Innengewinde zur Befestigung am Instrument und auf der anderen Seite über die S70-Ringschwalbe, die direkt in die Aufnahme der UFC-Basis eingeführt und dort sicher geklemmt wird.

Wichtige Vorteile und Eigenschaften

• Extrem kurze Bauform: Mit einer optischen Baulänge von nur 1,5 mm wird der kritische Abstand zwischen Korrektor und Kamerasensor kaum beeinflusst.
• Flexible Adaption: Ermöglicht die Nutzung des vielseitigen UFC-Schubladensystems an einer Vielzahl von Teleskopen mit dem gängigen M54-Anschluss.
• Sichere Verbindung: Die S70-Ringschwalbe sorgt für eine verkippungsfreie und starre Verbindung zur UFC-Filterbasis, selbst bei schweren Kamerasystemen.
• Großer Durchlass: Konstruiert, um Vignettierung zu minimieren und den freien Durchlass des M54-Gewindes voll zu nutzen.

Anwendungsbereich

Dieser Adapter ist speziell dafür konzipiert, die Baader UFC Filterbasis (#2459110) oder UFC-Verlängerungen teleskopseitig an ein M48-Gewinde zu adaptieren. Er ist Teil des modularen Baader UFC-Systems, das den schnellen und einfachen Wechsel von Filtern verschiedener Größen (von 1,25" bis 50x50mm) ermöglicht, ohne die Kamera abmontieren zu müssen.

Hinweis: Für die korrekte Montage und Abstimmung des Backfocus liegt dem Adapter in der Regel ein 1 mm Abstandsring bei. Bitte prüfen Sie vor der Montage die erforderlichen Abstände Ihres optischen Systems.
