UFC S70a auf C11/C9,25 Hyperstar Teleskop-Adapter
- Hersteller
- BAADER Planetarium
- Artikel-Nr.:
- 511128
Lieferzeit 3-5 Werktage
78,00 €*
Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten
Produktinformationen "UFC S70a auf C11/C9,25 Hyperstar Teleskop-Adapter"
Paasend zum UFC-System (Filterschublade)

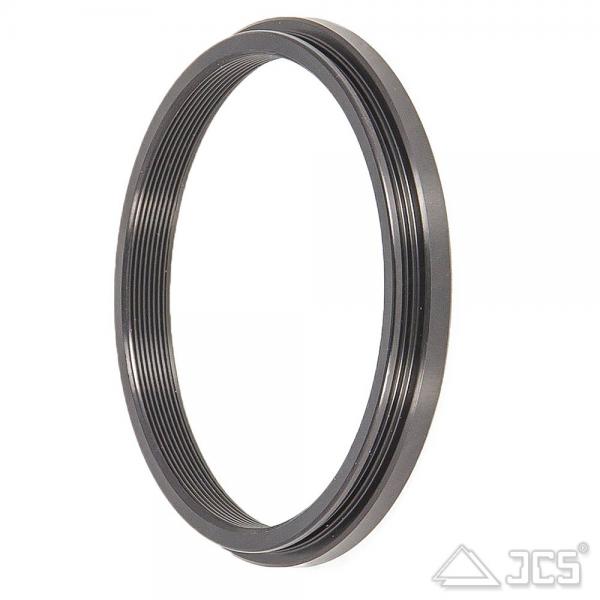

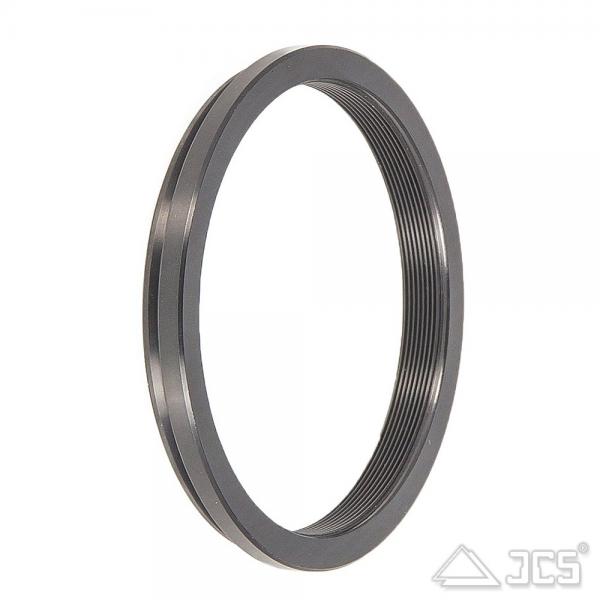

Baader UFC S70 Teleskop-Adapter für C11 / C9.25 HyperStar
Der Baader UFC S70 auf C11 / C9.25 HyperStar Adapter ist ein essenzielles Verbindungsstück im modularen Universal Filter Changer (UFC) System von Baader Planetarium. Dieser Adapter wurde speziell entwickelt, um die UFC-Filterbasis teleskopseitig an die HyperStar-Systeme der Celestron C9.25 und C11 Teleskope anzuschließen. Mit einer extrem geringen optischen Bauhöhe von nur 4,1 mm ermöglicht er die Integration einer Filterschublade selbst bei den kritischen Backfocus-Anforderungen der HyperStar-Fotografie.
Produkt-Highlights
- Anschluss Teleskopseitig: Passend für C9.25 und C11 HyperStar-Systeme (sowie SC und EdgeHD Anschlussgewinde).
- Anschluss Kameraseitig: S70 Schwalbenschwanz-Ring zur direkten Montage an die UFC-Filterbasis oder UFC-Verlängerungen.
- Optische Bauhöhe: Nur 4,1 mm ideal für Systeme mit knappem Lichtweg.
- Teil des UFC-Systems: Ermöglicht den schnellen und sicheren Wechsel von Filtern ohne Demontage der Kamera.
Wichtiger Hinweis zur Adaption an HyperStar-Systeme
Bei der Verwendung von HyperStar-Optiken ist die Einhaltung des korrekten Arbeitsabstandes (Backfocus) entscheidend für die Abbildungsleistung. Adaptierungen müssen hier mit einer Toleranz von besser als +/- 0,3 mm erfolgen, da sonst die Bildqualität, insbesondere in den Ecken, rapide abnehmen kann.

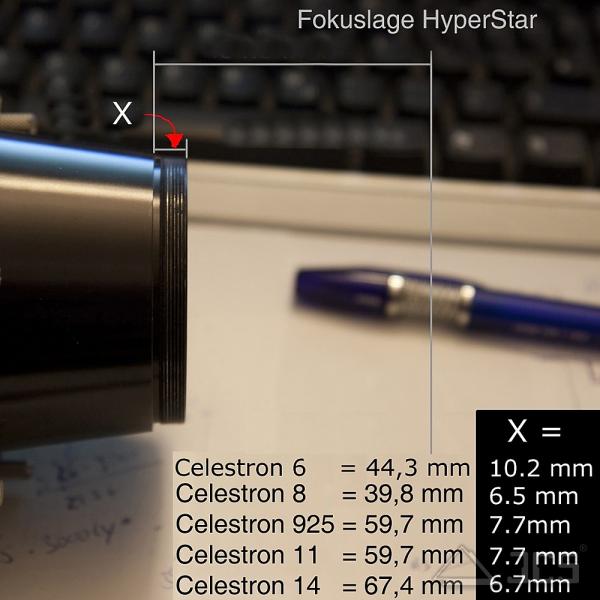

Beispielrechnung für den Backfocus:
Ein Celestron C11 HyperStar hat typischerweise ein Auflagemaß von 59,7 mm. Bei der Verwendung von Filtern (z.B. 2mm Glasdicke) verschiebt sich der Fokuspunkt optisch nach außen (extrafokal). Als Faustformel gilt: Ein Drittel der Filterdicke entspricht dem Versatz. Bei einem 2mm Filter sind das ca. +0,66 mm.
Rechnung: 59,7 mm (Backfocus) + 0,66 mm (Filter-Shift) = 60,36 mm verfügbarer mechanischer Abstand.
Von diesem Wert muss das Auflagemaß Ihrer gekühlten Astrokamera abgezogen werden. Die verbleibende Distanz wird durch diesen UFC-Adapter, die UFC-Basis und ggf. VariLock-Verlängerungen überbrückt.
Technische Daten
| Hersteller | Baader Planetarium |
| Anschluss (Teleskop) | C9.25 / C11 HyperStar (Gewinde) |
| Anschluss (Kamera/Basis) | S70 Schwalbenschwanz |
| Optische Baulänge | 4,1 mm |
| Innendurchmesser | 64,3 mm (freier Durchlass) |
| Außendurchmesser | 75 mm |
| Kompatibilität | Baader UFC Universal Filter Changer System |
Hinweis: Bitte prüfen Sie vor dem Kauf die Gewindesteigung Ihres HyperStars. Neuere Modelle nutzen meist 0,75 mm Steigung, während einige ältere Starizona-Varianten 0,6 mm Steigung aufweisen können. Dieser Adapter ist für den Standard-Anschluss optimiert.
Weiterführende Links zu "UFC S70a auf C11/C9,25 Hyperstar Teleskop-Adapter"
Hersteller-Beschreibung "BAADER Planetarium"
Produktsicherheit
Hersteller: Baader Planetarium GmbH: Zur Sternwarte 4 - 82291 Mammendorf - Tel.: +49 8145 8089-0 - kontakt@baader-planetarium.de
Verantwortliche Person: Baader Planetarium GmbH: Zur Sternwarte 4 - 82291 Mammendorf - Tel.: +49 8145 8089-0 - kontakt@baader-planetarium.de
Produkt-Daten
| Lichtweg [mm] | 4,1 |
|---|---|
| Durchmesser [mm] | 75 |
| Öffnung [mm] | 64,3 |
| Gewicht ca. [g] | 20 |
