ZWO Filterschublade für 2" Filter M54x0,75 Anschluss für Vollformatkameras
- Hersteller
- ZWO
- Artikel-Nr.:
- 511013
Lieferzeit 3-5 Werktage
149,00 €*
Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten
Produktinformationen "ZWO Filterschublade für 2" Filter M54x0,75 Anschluss für Vollformatkameras"

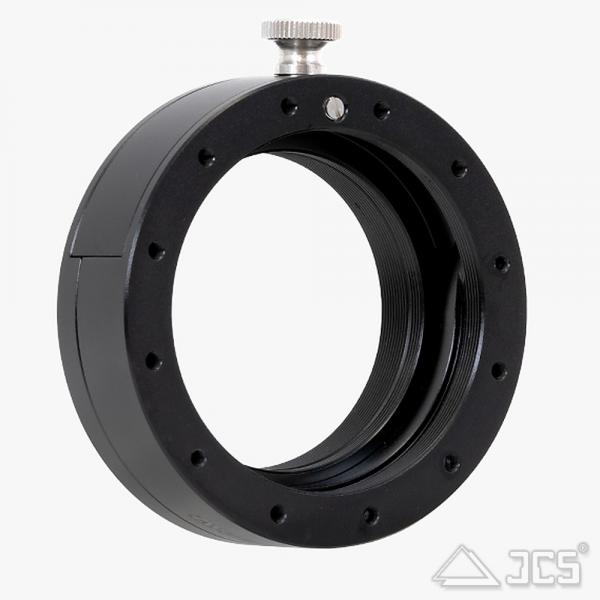

ZWO M54-Filterschublade für 2"-Filter Optimiert für Vollformatkameras
Die ZWO M54-Filterschublade wurde speziell für Astrofotografen entwickelt, die Vollformatkameras wie die ASI6200MM/MC Pro nutzen und eine kompakte, leichte Alternative zu schweren Filterrädern suchen. Mit einem großzügigen freien Durchlass und einer präzisen mechanischen Fertigung ist sie die ideale Lösung für den schnellen, manuellen Filterwechsel in Sekundenschnelle.
Höchste Präzision und durchdachtes Design

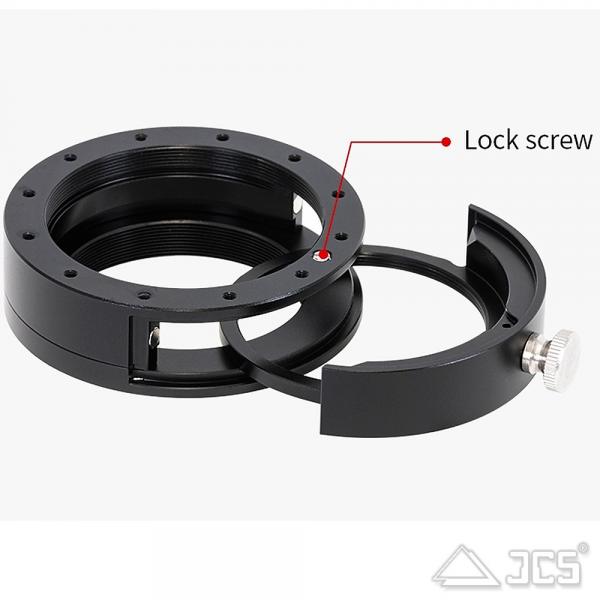

Dank der Verwendung von zwei starken Neodym-Magneten rastet der Filterhalter präzise und wiederholgenau in der Schublade ein. Dies ist entscheidend, um Verkippungen im Strahlengang zu vermeiden. Für permanente Setups oder lange Belichtungsreihen lässt sich die Position zusätzlich über eine Lock-Screw (Sicherungsschraube) fixieren.
Mit einem Gehäusedurchmesser von nur 66 mm ist diese Filterschublade extrem kompakt. Dadurch eignet sie sich hervorragend für den Einsatz an Front-Optiken wie Celestron RASA oder Hyperstar-Systemen, da sie die Abschattung (Obstruktion) auf ein absolutes Minimum reduziert.
Technische Daten und Anschlussmaße
| Eigenschaft | Details |
|---|---|
| Anschluss Teleskopseite | M54x0,75 Innengewinde |
| Anschluss Kameraseite | M54x0,75 Außengewinde |
| Optische Baulänge | 20 mm |
| Filtergröße | 2" gefasste Filter (M48x0,75 Gewinde) |
| Durchmesser | 66 mm |
| Material | CNC-gefrästes Aluminium (schwarz eloxiert) |
Flexibilität durch mitgeliefertes Zubehör
Im Lieferumfang ist ein M54-M48-Adapterring enthalten. Dieser ermöglicht es, die Filterschublade auch an Systemen mit M48x0,75-Anschluss zu nutzen. Der Adapter hat eine optische Bauhöhe von lediglich 2 mm, was die Integration in bestehende Backfocus-Konfigurationen erleichtert.
Wichtiger Kompatibilitätshinweis:
Hinweis für den Kauf zusätzlicher Filterhalter: Bitte beachten Sie, dass für diese Schublade ausschließlich die neuen ZWO-Filterhalter für M54-Schubladen passen. Ältere Versionen der Filterhalter sind aufgrund technischer Designänderungen nicht kompatibel.
Anwendungsbeispiel: Erreichen des 55 mm Arbeitsabstands
Die Kombination der ASI6200 mit dieser Filterschublade ist ein Standard-Setup für anspruchsvolle Astrofotografie. Um den typischen Arbeitsabstand (Backfocus) von 55 mm zu erreichen, ergeben sich folgende Konfigurationen:
- Variante A: ASI6200 (17,5 mm) + M54-Filterschublade (20 mm) + M54-Adapter/Verlängerungshülsen (17,5 mm) = 55 mm.
- Variante B: Einsatz in Verbindung mit einem Off-Axis-Guider (OAG-L), wobei die Filterschublade direkt an das Gehäuse adaptiert wird, um Lichtweg zu sparen.
Die offene Bauweise erlaubt einen schnellen Zugriff, sodass Sie L-RGB oder Schmalbandfilter in kürzester Zeit wechseln können, ohne die Kamera vom Teleskop trennen oder die Fokuslage massiv verändern zu müssen.
Suchen Sie nach der perfekten Adaption für Ihr Teleskop? Unser Expertenteam bei Intercon Spacetec berät Sie gerne bei der Zusammenstellung der passenden Adapterringe.
