UFC S70a auf M68a Teleskop-Adapter
- Hersteller
- BAADER Planetarium
- Artikel-Nr.:
- 511120
Lieferzeit 3-5 Werktage
25,00 €*
Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten
Produktinformationen "UFC S70a auf M68a Teleskop-Adapter"
Paasend zum UFC-System (Filterschublade)

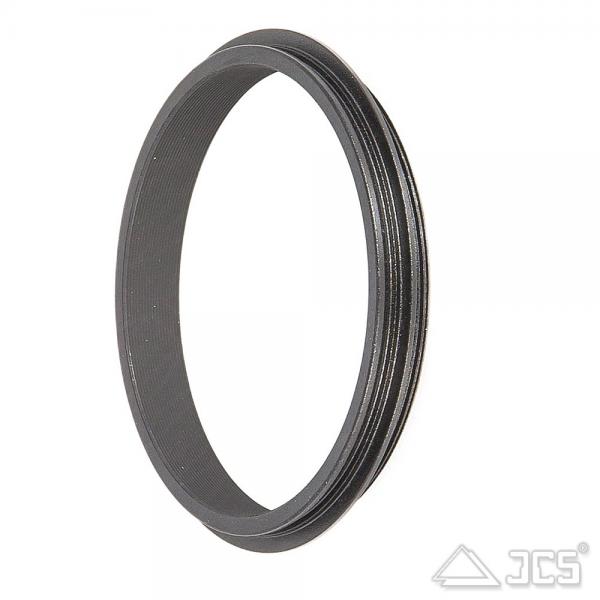

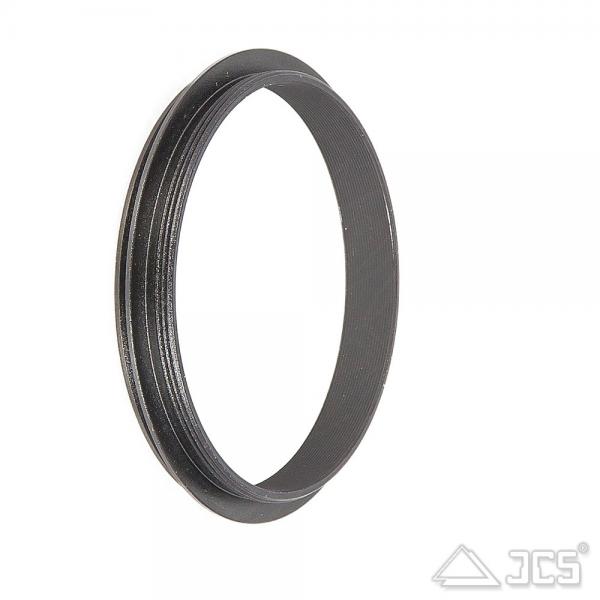

Baader UFC S70a auf M68a Teleskop-Adapter Extrem kurze Bauhöhe
Für Astrofotografen, die das flexible Baader Universal Filter Changer (UFC) System an hochwertigen Refraktoren oder Cassegrains mit dem klassischen M68 (Zeiss) Gewinde nutzen möchten, ist dieser Adapter die ideale Lösung. Der Adapter verbindet die teleskopseitige M68x1-Schnittstelle direkt mit der UFC-Filterbasis.
Ein herausragendes Merkmal dieses Adapters ist seine extrem geringe optische Bauhöhe von nur 1 mm. In der Astrofotografie ist der verfügbare Backfokus (der Abstand vom Korrektor/Reducer zum Kamerasensor) oft knapp bemessen. Durch das intelligente Design dieses Adapters, bei dem der S70-Schwalbenschwanz fast vollständig in der UFC-Basis verschwindet, verlieren Sie nahezu keinen wertvollen optischen Weg.
Verwendungszweck und Montage
Der Adapter verfügt teleskopseitig über ein M68 x 1 Außengewinde. Er wird direkt in das entsprechende Innengewinde am Okularauszug oder am Ende des optischen Zubehörs (z.B. Flattener oder Reducer mit M68-Anschluss) eingeschraubt.
Kameraseitig stellt der Adapter den S70 Schwalbenschwanz zur Verfügung. Die UFC-Filterbasis (das Grundmodul des Filterwechslers) wird über diesen Flansch geschoben und mittels der seitlichen Klemmschrauben der Basis sicher und verkippungsfrei fixiert. Dies ermöglicht eine schnelle Rotation der Kameraeinheit, um den Bildausschnitt perfekt zu wählen, ohne die Verschraubung am Teleskop lösen zu müssen.
Die wichtigsten Vorteile im Überblick
- Schnittstelle Teleskopseite: M68 x 1 Außengewinde (passend für M68 Systemgewinde).
- Schnittstelle Kameraseite: S70 Schwalbenschwanz (kompatibel mit Baader UFC Basis).
- Minimale Bauhöhe: Fügt nur 1 mm zum optischen Weg hinzu.
- Vignettierungsfrei: Der große Innendurchmesser verhindert Abschattungen auch bei größeren Sensoren.
- Stabilität: Fertigung aus harteloxiertem Aluminium für höchste Steifigkeit auch bei schweren Kameras.
Technische Daten
| Hersteller | Baader Planetarium |
| Optische Baulänge | 1 mm |
| Anschluss (Teleskopseite) | M68 x 1 Außengewinde |
| Anschluss (Kameraseite) | S70 Schwalbenschwanz (UFC Standard) |
| Kompatibilität | Baader Universal Filter Changer (UFC) System |
| Material | Aluminium, schwarz eloxiert |
Hinweis von Intercon Spacetec: Bitte stellen Sie sicher, dass Ihr Teleskop oder Korrektor über ein M68x1 Innengewinde verfügt. Für andere Anschlussgewinde bietet das UFC-System entsprechende andere S70-Adapter an.
Weiterführende Links zu "UFC S70a auf M68a Teleskop-Adapter"
Hersteller-Beschreibung "BAADER Planetarium"
Produktsicherheit
Hersteller: Baader Planetarium GmbH: Zur Sternwarte 4 - 82291 Mammendorf - Tel.: +49 8145 8089-0 - kontakt@baader-planetarium.de
Verantwortliche Person: Baader Planetarium GmbH: Zur Sternwarte 4 - 82291 Mammendorf - Tel.: +49 8145 8089-0 - kontakt@baader-planetarium.de
Produkt-Daten
| Lichtweg [mm] | 1 |
|---|---|
| Durchmesser [mm] | 75 |
| Öffnung [mm] | 64 |
| Gewicht ca. [g] | 10 |
